Varianten von Schwebekörper Durchflussmessern

Der Standard Schwebekörper Durchflussmesser besteht aus einem konischen Messrohr und einem zylindrischen Schwebekörper oder Kugel.
Neben diesen traditionellen Typen haben sich auch die nachfolgenden, verschiedenen Bauarten am Markt bewährt.

Messring / Blende

Bild Schwebekörper mit Messblende

In einem zylindrischen Messrohr ist ein Messring mit präziser Innenbohrung. eingebaut. Darin bewegt sich ein konischer Schwebekörper, der abhängig vom Durchfluss auf einer Höhe schwebt. Der Schwebekörper wird durch eine Führungsstange oder am Schwebekörper angebrachte Führungselemente in einer zentrischen Lage gehalten. Die Stellung des Schwebekörpers wird über einen Magneten auf eine außerhalb des Messrohres montierte Anzeigeeinheit mit Skala übertragen. Vorteil dieser Bauart ist, dass die aufwändige Produktion eines konischen Messrohres entfällt und es kann nahezu jedes beliebige Material verwendet werden, in das der Messring montiert wird. Eine zusätzlich Auskleidung mit korrosionsbeständigem Material (zB. PTFE) ermöglicht den Einsatz auch bei aggressivsten Fluiden.

Schlitzdüse

Schwebekörper-Schlitzdüse

In einem zylindrischen Metallrohr mit konischen Schlitze befindet sich ein zylindrischer Schwebekörper der abhängig vom Durchfluss auf einer Höhe schwebt. Für den Niederdruckbereich (max. ca. 10 bar) befindet sich die Schlitzdüse in einem Glasrohr mit aufgedruckter Messskala. Für den Hochdruckbereich (max. ca. 350 bar) ist die Schlitzdüse in einem Ganzmetallgehäuse montiert. Die Anzeige des Durchflusses erfolgt durch magnetische Übertragung des Schwebekörperstandes auf eine außen am Gehäuse angebrachte Anzeigeeinheit. Vorteile dieser Bauart ist die kompakte Bauweise, die jedoch zu Lasten der Messgenauigkeit geht. Durch den immer gleichen Abstand von Schwebekörper zu äußerem Schutzgehäuse sind die Geräte einfach mit Reed-Kontakten zur Überwachung des Durchflusses auszurüsten. Bevorzugter Einsatz ist die Messung-/Überwachung von Kühlwasser im Maschinen-oder Anlagenbau.

Federbelastet

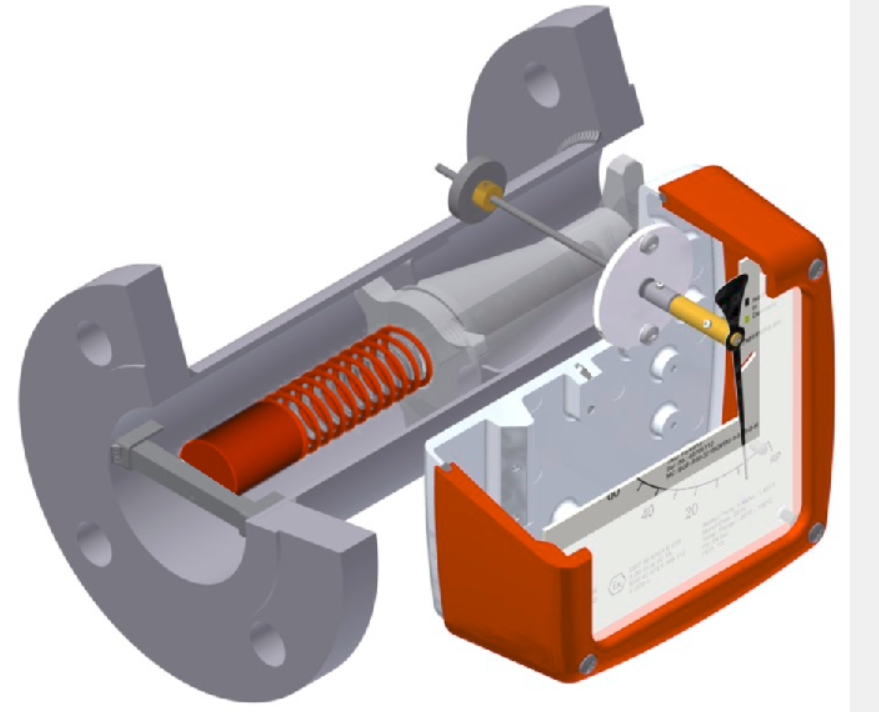

Bild Prinzip Schwebekörper mit Feder

Die Grundversion der Schwebekörper-Durchflussmesser müssen senkrecht mit Durchfluss von unten nach oben eingebaut werden.
Durch den Einbau einer zusätzlichen Feder als Rückstellkraft, können die Geräte auch waagrecht oder von oben nach unten eingebaut werden.
Durch diese zusätzliche Rückstellkraft erhält man bei Reduzierung des Durchflusses, besonders bei viskosen Fluiden, eine schnellere Reaktion des Schwebekörpers.

Mit festem Schaltpunkt

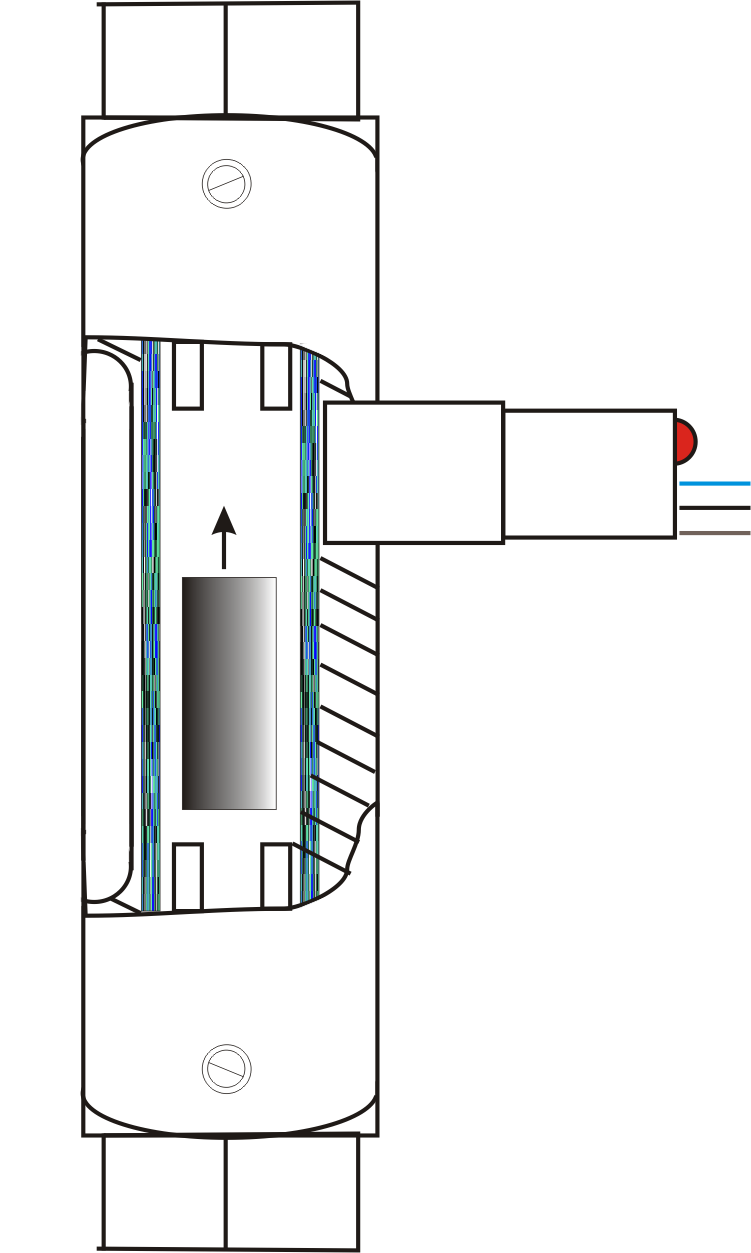

Bild Prinzip Schwebekörper mit fixem Schaltpunkt

Für einige Anwendungen werden Geräte benötigt, die einen fest eingestellten, nicht manipulierbaren Schaltpunkt haben (zB. Heizölkennzeichnung, Schutzgas beim Schweißen). Dazu werden Geräte verwendet bei denen ein zylindrischer Schwebekörper sich in einem zylindrischen Glasrohr bewegt. Bei einem definierten Mindest-Durchfluss steigt der metallische Schwebekörper bis zum oberen Anschlag und schaltet dabei einen außerhalb des Gerätes angebrachten Näherungsschalter. Der Schaltpunkt wird durch die Abmessungen und das Gewicht des Schwebekörpers werksseitig festgelegt. Auch Schwebekörper, die bei geringstem Durchfluss schalten und trotzdem größere Durchflussmengen ohne wesentlichen Druckverlust zulassen, sind konstruktiv machbar.

Bild Schwebekörper Durchflussmesser Bypassprinzip

Bypass Schwebekörper Durchflussmesser

Bei größeren Nennweiten werden gelegentlich Bypass Schwebekörper-Durchflussmesser eingesetzt. Dabei wird durch eine im Hauptstrom eingebaute Messblende und dem dadurch erzeugten Differenzdruck, ein geringer Teilstrom abgeleitet. Der Teilstrom wird über eine Bohrung im Hauptrohr durch den Schwebekörper Durchflussmesser geleitet und der Durchfluss kann auf einer kalibrierten Skala abgelesen werden.
Hauptstrom und Teilstrom sind durch Einbau einer kleinen Düse vor dem Schwebekörper- Durchflussmesser, mit gleicher Strömungscharakteristik wie die Hauptblende, nahezu proportional.
Messblende und Schwebekörper werden normalerweise als kalibriere Messeinrichtung geliefert

Schwebekörpertypen

In Schwebekörper Durchflussmessern werden verschiedenste Schwebekörpertypen eingesetzt. Damit kann das Messgerät optimal an die Messaufgabe angepasst werden.
Der Durchmesser des Schwebekörpers wird durch den Innendurchmesser des Messrohres festgelegt. Er definiert den Ringspalt zwischen Schwebekörper und Messrohr und somit die Öffnung durch die das Fluid fließen kann.
Mit dem Gewicht des Schwebekörpers wird die der Strömung und dem Auftrieb entgegenwirkende Kraft festgelegt.
Da der Durchmesser des Schwebekörpers durch das Messrohr eingeschränkt ist, kann das Gewicht des Schwebekörpers nur durch Verwendung verschiedener Materialien beeinflusst werden. Als Material werden verschiedenste Metalle, Kunststoff, Glas, Keramik oder auch hohle Schwebekörper verwendet. Es ist dabei die chemische Beständigkeit gegenüber dem Fluid zu beachten.
Zur genauen Messung ist es notwendig, dass der Schwebekörper exakt zentrisch schwebt und keine Reibungsverluste durch Berührung mit der Messrohrwand entstehen. Um das zu gewährleisten, gibt es verschiedene Möglichkeiten.
